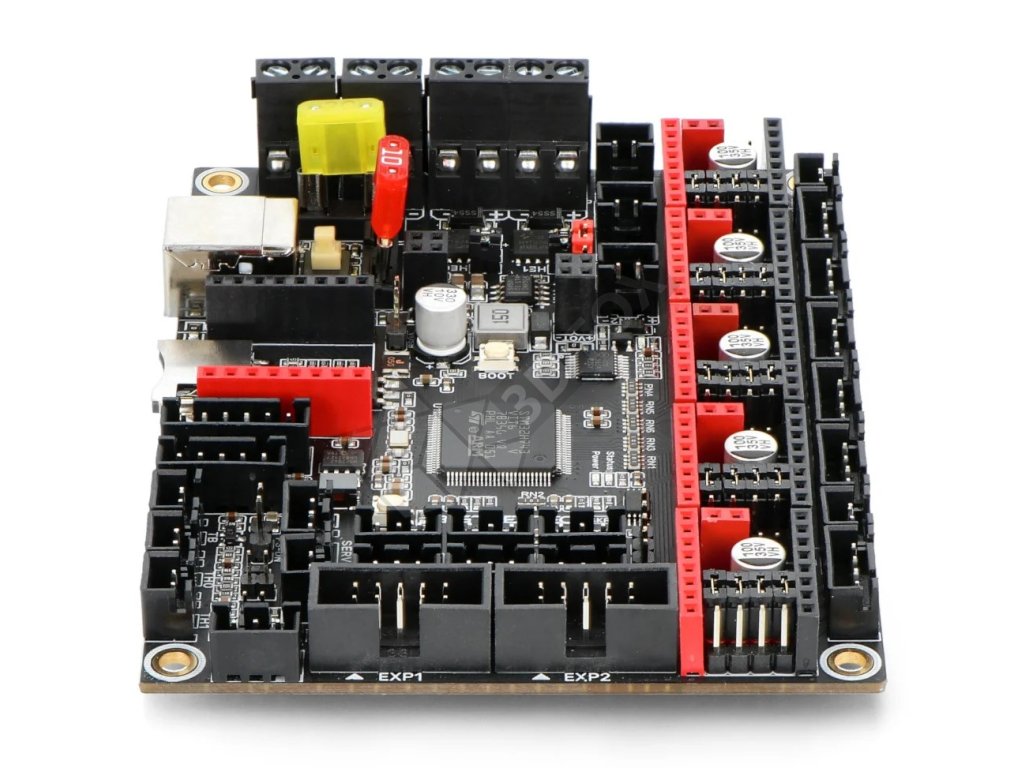

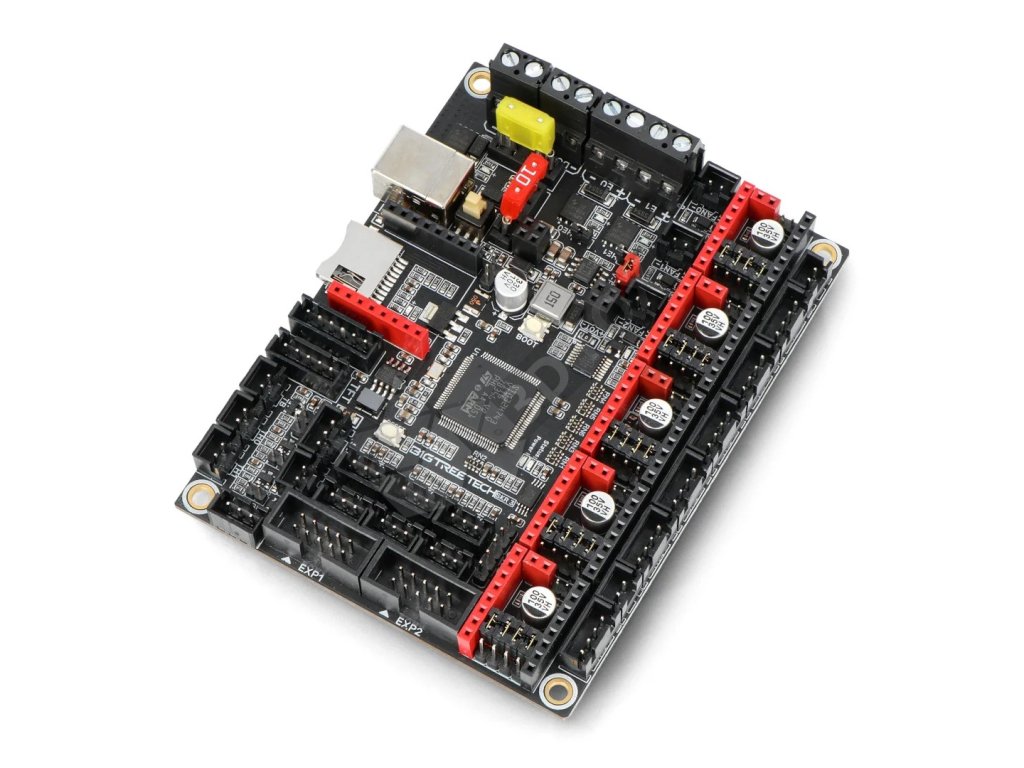

Bigtreetech SKR 3 32-bitová základná doska

Popis produktu: Základná doska Bigtreetech SKR 3 32bit

Základná doska Bigtreetech SKR 3 je základná doska založená na 32-bitovom mikrokontroléri STM32H743VIT6 s jadrom ARM Cortex-M7. Univerzálna modulárna   WiFi   port umožňuje domácim majstrom používať RRF firmware. Doska je vybavená vysoko výkonnou MOSFET trubicou pre lepší odvod tepla. BTT SKR 3 okrem konektorov umožňujúcich pripojenie najdôležitejších komponentov 3D tlačiarne ponúka aj skvelé možnosti pre jednoduché rozšírenie zariadenia

Hlavné vlastnosti základnej dosky Bigtreetech

• Vysoko výkonná trubica MOSFET pre skvelý odvod tepla
• Upgradovaný termistor podporuje pt1000 bez externého modulu
• Univerzálny modulárny WiFi port umožňuje domácim majstrom používať RRF firmware
• Ľahko prepínajte medzi USB a CAN a pripojte viac zariadení
• Doska poskytuje podporu pre ovládače: TMC5160, TMC2209, TMC2225, TMC2208, TMC2226, TMC2130, ST820, LV8729, DRV8825, A4988
• Doska má dva   konektory   pre pripojenie ventilátorov a jeden pre   CNC   ventilátor
• Vstavaný BOOT0 uľahčuje prepnutie do režimu DFU pre flashovanie firmvéru

Špecifikácia základnej dosky Bigtreetech SKR 3 32bit

• Napájacie napätie: 12 V až 24 V DC
• Logické napätie: 3,3V
• Mikrokontrolér: STM32H743VIT6
• Jadro: ARM Cortex-M7
• Frekvencia hodín: 480 MHz
• Firmvér: Marlin, Klipper
• WiFi rozhranie: ESP-12s, ESP-07s, ESP32
• Rozhranie ovládača motora: X, Y, Z (duálna os z), E0, E1, päťcestné
• Vykurovacie rozhrania: ohnisko (HB), vykurovací kábel (E0, E1)
• Rozširujúce rozhranie: Servos, Prope, PS-ON, PWR-DET, Fil-DET, CAN FD
• Prevádzkový režim regulátorov: SPI, UART, STEP / DIR
• Komunikácia: Zásuvka USB typu B, čítačka microSD kariet
• Displej: sériová dotyková obrazovka, dotyková obrazovka SPI, LCD displej
• Formát súboru: G-kód
• Odporúčaný softvér: Cura, Simplify3D, pronterface, Repetier-host, Makeware
• Rozmery dlaždíc: 110 x 85 mm
