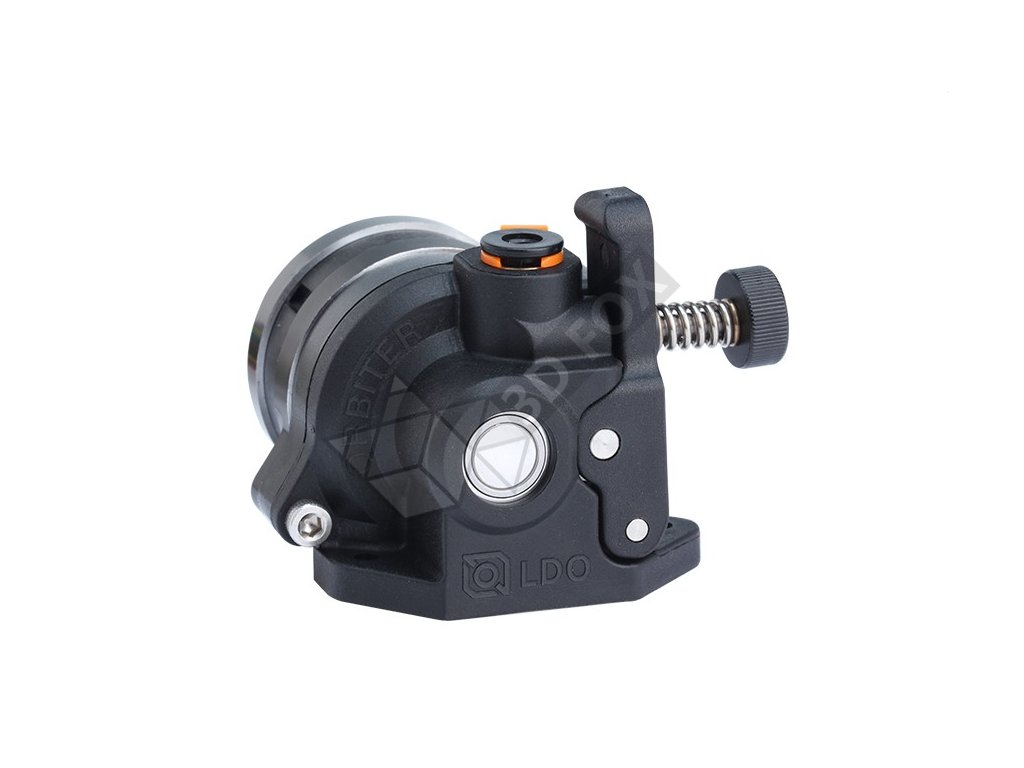

Extruder LDO Orbiter V2.0 s motorom

Podrobný popis

Nový Orbiter v2.0 zdieľa svoj koncepčný design s Orbiterom v1.0 a 1.5, ale bol od nuly úplne prepracovaný a vylepšené všetky možné aspekty.

Veľa nových a vylepšených konštrukčných prvkov:

• Kratšie kalené hnacie kolesá 11mm vs 15mm od Bondtech
• Hmotnosť znížená na ~135 gramov
• Menšie a kompaktnejšie rozmery (o 11,6 % kratšie)
• Nová konštrukcia motora ponúka ~40% zvýšenie sily extrúzie v reálnych podmienkach tlače a oveľa lepšiu akceleráciu

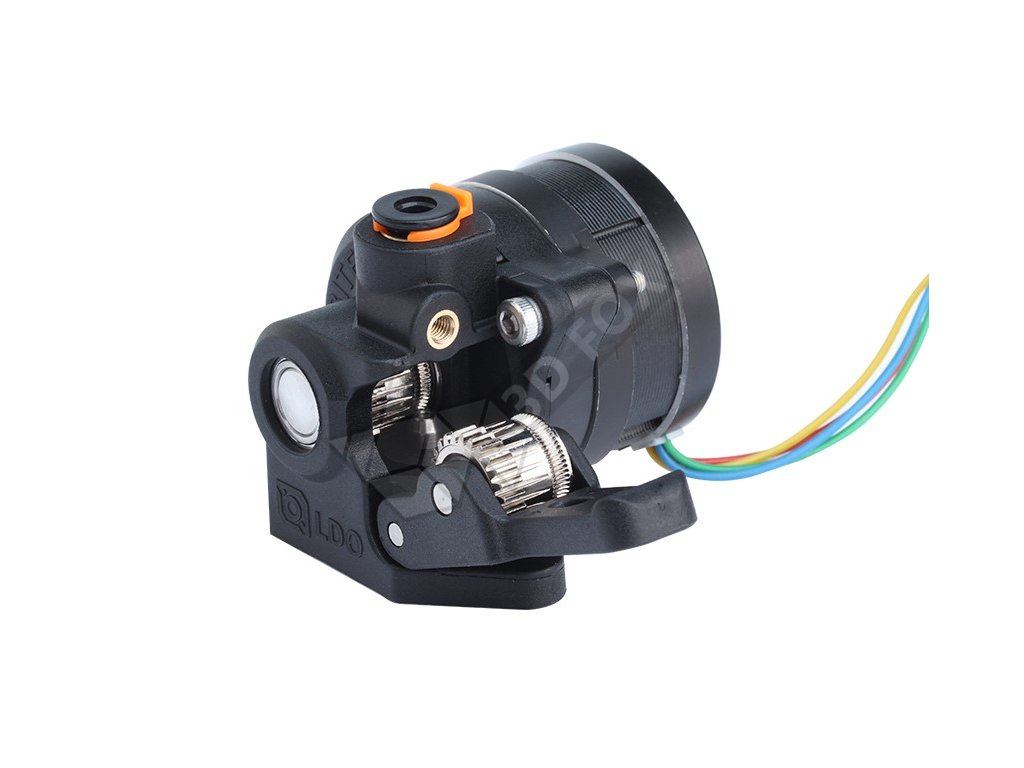

• Preklopené hnacie ozubené kolesá – dráha vlákna bližšie k stredu extrudéra pre vyváženejší dizajn a dokonalé prispôsobenie aj na delta tlačiarňach
• Výstupné vedenie vlákna z nerezovej ocele s vôľou 0,2–0,3 mm pre hnacie ozubené kolesá zaručí najlepšiu tlač TPU a extrémnu odolnosť proti opotrebovaniu pri použití abrazívnych filamentov.
• Kryty odolné voči vysokým teplotám, GPA12
• Obrobená objímka sekundárneho hnacieho kolesa - PEEK

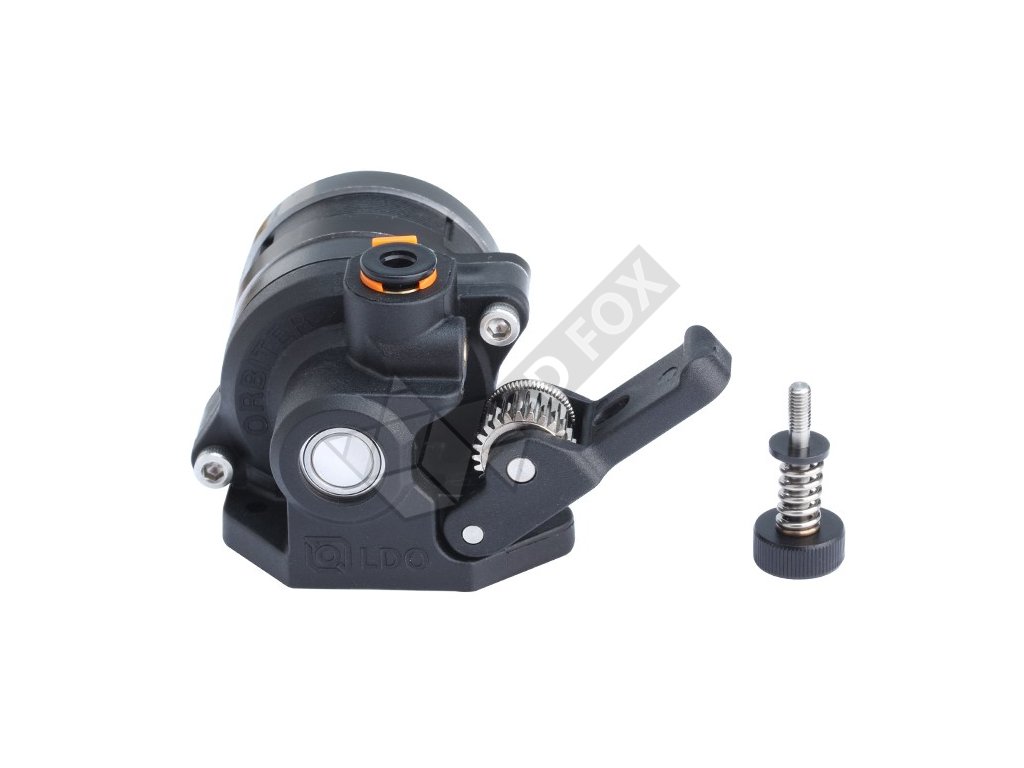

• Napínací mechanizmus
• Montážne skrutky v línii s výstupnou cestou vlákna – zlepšenie tuhosti puzdra a jednoduchšia montáž
• Dokonale vyrovnaná dráha vlákna
• Nový menší a štýlovejší vstup pre PTFE.
• Poloha motora otočená o ďalších 10 stupňov pre ľahšiu údržbu a montáž
• Extrémne nízka vôľa ~0,06 mm
• Snímače vlákna (filament senzor) s funkciou automatického zavedenia a vybratia filamentu
• A mnoho ďalších malých zmien pre zlepšenie mechanickej presnosti a designu

Základné nastavenie:

• Kroky: 690 krokov/mm & 16 mikrokrokovania
• Max. okamžitá zmena rýchlosti (trhanie): 600 mm/min (RRF), 10 mm/s (Marlin) (odporúča sa 300/5)
• Predstih tlaku: 0,02~0,03s - nutné kalibrovať
• Zatiahnutie: 1~1,5mm - nutné kalibrovať
• Rýchlosť retrakcie: 120 mm/s, pri tlači TPU znížte na 30 mm/s
• Prúd motora: 1,2A Max alebo 0,85A RMS (LDO-36STH20-1004AHG)
• Max. zrýchlenie: 8000 mm/s2
• Normálna prevádzková teplota motora: 65-75°C

Kompletné info a dokumentácia tu
